返鹵泛霜吸潮是鎂質膠菱材料制品必檢項目
時間:?2018-05-21??來源:?未知 ??作者:?maggie2 ??瀏覽:
?
返鹵泛霜吸潮是鎂質膠菱材料制品必檢項目

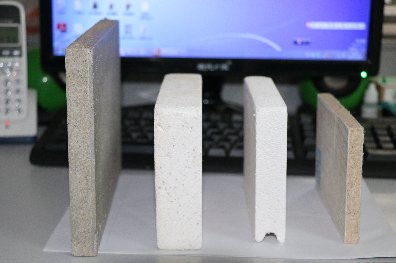

返鹵、吸潮、泛霜是鎂質膠凝材料必檢的項目，即使采用硫酸鎂做凝固調和劑，硫酸鎂的用量也必須滿足和符合硫酸鎂水泥的穩定結構，不能隨意加入，再者硫酸鎂常溫下在水中的溶解度是有限的，存在著鎂質膠凝材料中分配不均勻和在混合料中有未溶解硫酸鎂結晶的問題，硫酸鎂也是吸濕性物質，在硫酸鎂水泥體系中，過量的硫酸鎂和未反應結晶態的硫酸鎂在硫氧鎂水泥膠凝材料制品中同樣會出現潮濕環境中吸潮、表面集結水的現象。當然，以氯化鎂做凝固劑，如果使用不當或者工藝不當，吸潮、返鹵表現更突出。
在相對濕度90%~95%下處理24h或48h的鎂質膠凝材料制品出現返鹵、返潮時間偏短，是因為加入軟質填料（木屑、珍珠巖等）的鎂質膠凝材料制品，被吸收到填料空隙中未反應的氯化鎂不是短時間能滲析到制品表面的，且在南方高濕度天氣持續3~5天是常有的情況，建議至少持續72小時以上，溫度應不低于35度，因為低于35度，相對濕度在90%以上條件的形成與保持是困難的。
咨詢熱線：0769-8793 9807 135 0901 2886 51kangyi.cn
本文由東莞市深海節能建材科技有限公司提供分享，感謝你的閱讀，如需轉載，請注明出處！
文章關鍵詞：返鹵泛霜吸潮是鎂質膠菱材料制品必檢項目
